접지단자함

제 품 명: 접지단자함

접지단자함은 건축물, 아파트, 통신실 및 전기실 등에 설치되어 각종 설비의 접지선을 집합·분배·관리하는 설비입니다.
전기적 안전 확보 및 설비 보호를 위해 필수적으로 설치되며, 전기·통신·소방·가스 등 모든 접지선을 통합 관리할 수 있습니다.

재질 및 구조

• 1구용: 두께 5mm 이상 고강도 ABS 수지 또는 STEEL 1.5T 이상 (하중·변형 방지)
• 기타 규격: 강판 두께 1.5mm 이상, 도어 두께 1.2mm 이상 스테인리스 적용
• 볼트 및 부속: 전량 스테인리스 사용 (내식성 및 내구성 강화)
• 연결 동 부스바: 20×3T 이상 일체형
• 빠끄라이트(절연판): 두께 9mm 이상
• 접지단자: 20×20×50mm 이상, 38SQ/60SQ ~ 100SQ 적용
• 개폐장치: 탈착식 또는 여닫이형
• 색상: 5Y7/1 또는 아이보리(IVORY) 분체도장 (현장 조건에 따라 변경 가능)

제품 특징

• 접지 신뢰성 확보: 하중·외압에도 변형이 없는 견고한 구조
• 다양한 규격 제작 가능: 현장 여건에 맞춘 주문 제작 지원
• 안전성 강화: 스테인리스와 분체도장 적용으로 내구성·내식성 확보
• 미려한 외관: 흠, 휨, 녹, 균열이 없는 마감 처리
• 시공 편의성: 노출형 또는 매입형 선택 가능

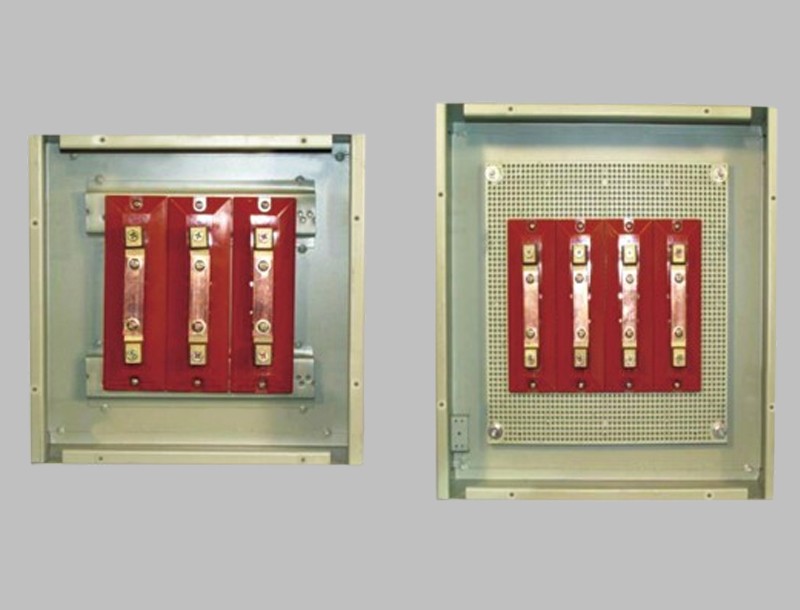

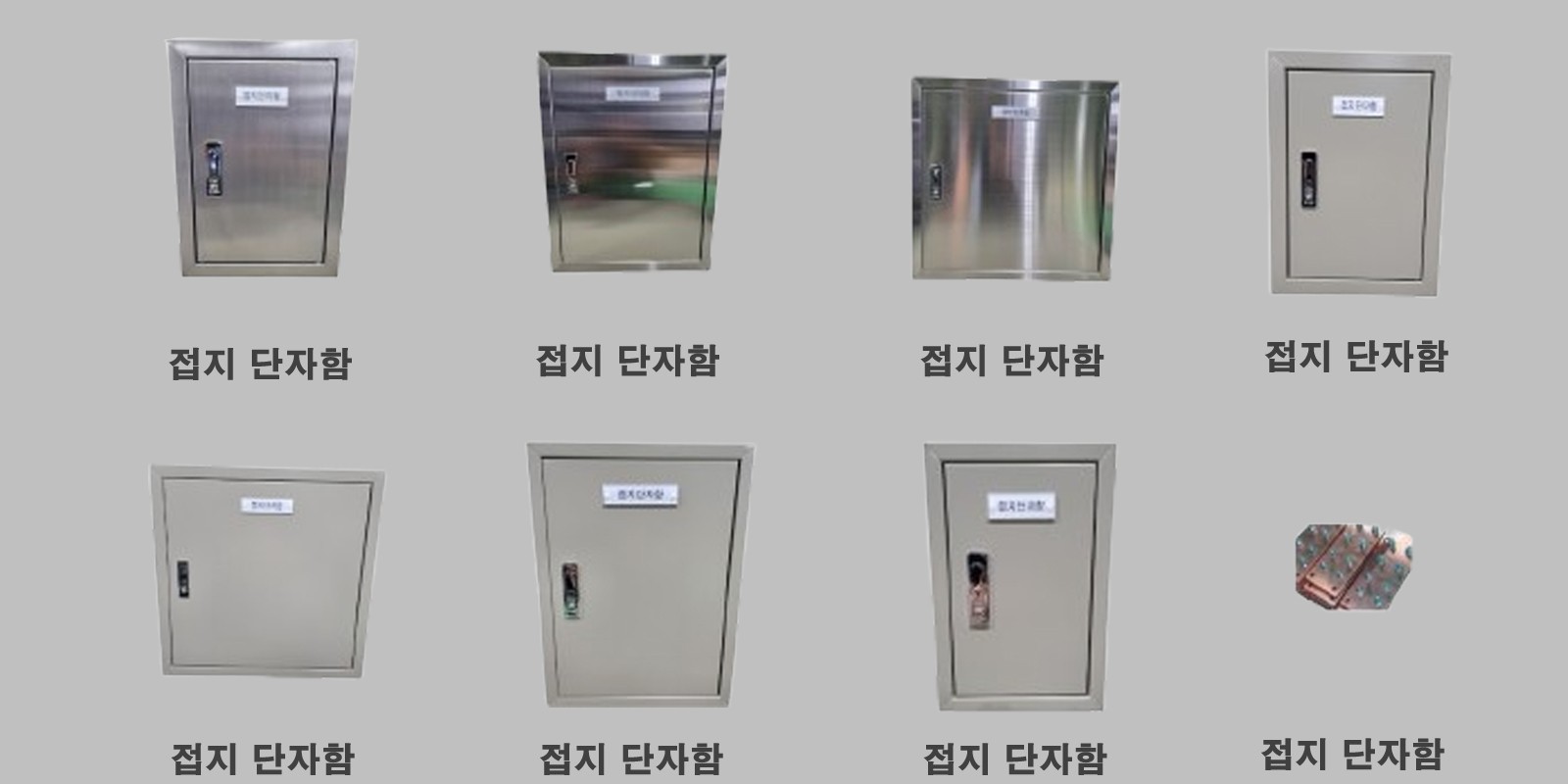

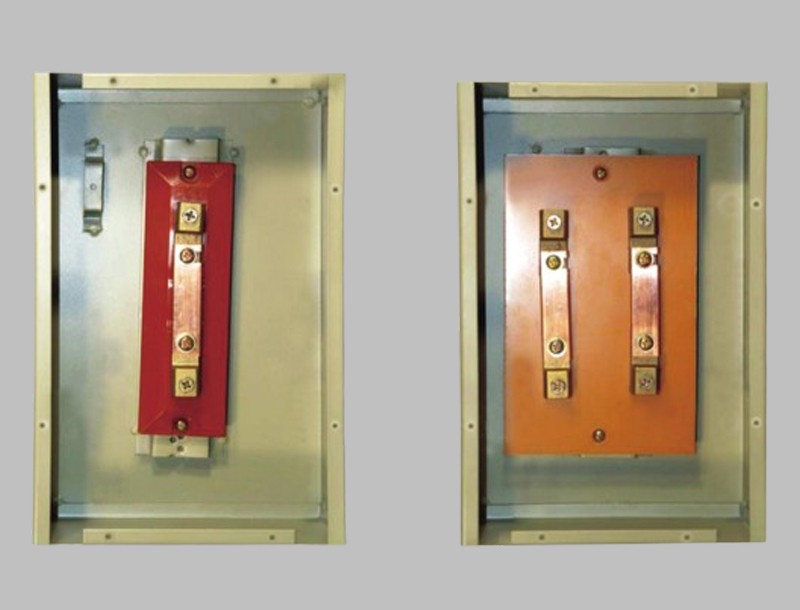

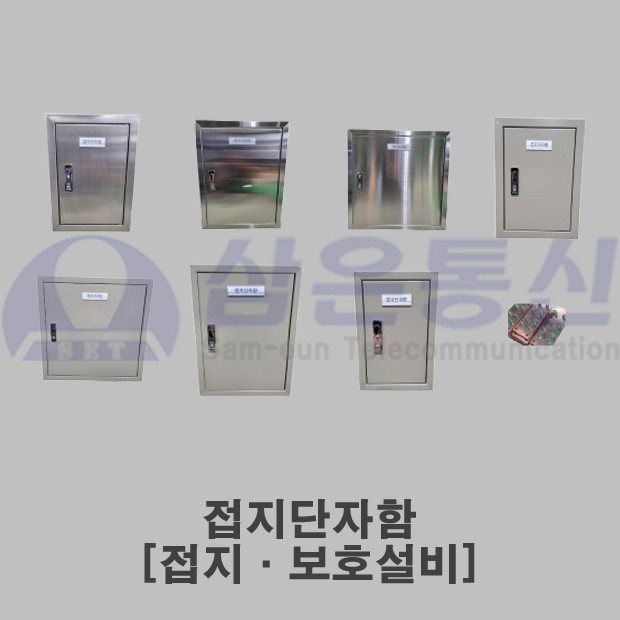

제품 이미지

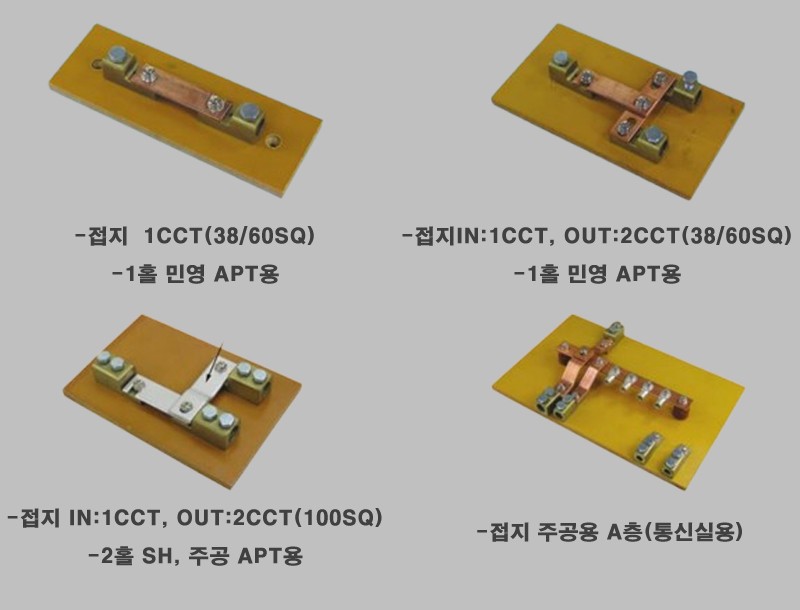

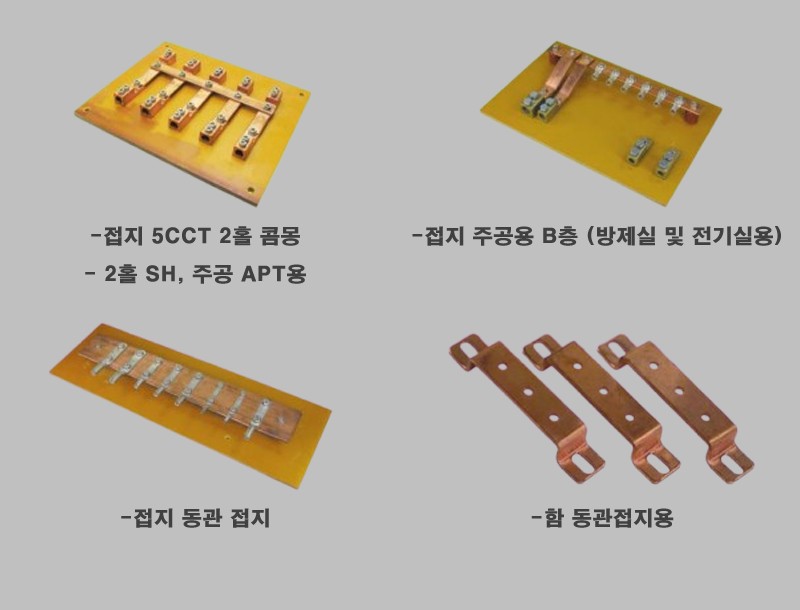

접지 단자 종류

접지공사 저항 기준

• 제1종: 10Ω 이하 (피뢰기·피뢰침, 수배전반, 외함 등)
• 제2종: 150V/1선 지락전류 (변압기 중성점 접지)
• 제3종: 100Ω 이하 (분전반, 발전기 등)

*접지저항은 언제 측정해도 반드시 기준 이하여야 함*

접지대상 기기

• 제1종: 피뢰기, 피뢰침, 수배전반, 외함 등
• 제2종: 변압기 중성점(2차)
• 제3종: 분전반, 플박스, 발전기 중성점 등

적용 형태

• 노출형 연강 접지단자함: 전기실, 통신실 등 벽면 설치용
• 매입형 스테인리스 접지단자함: 아파트·공동주택 등 미관과 공간 효율을 고려한 매립형

규 격

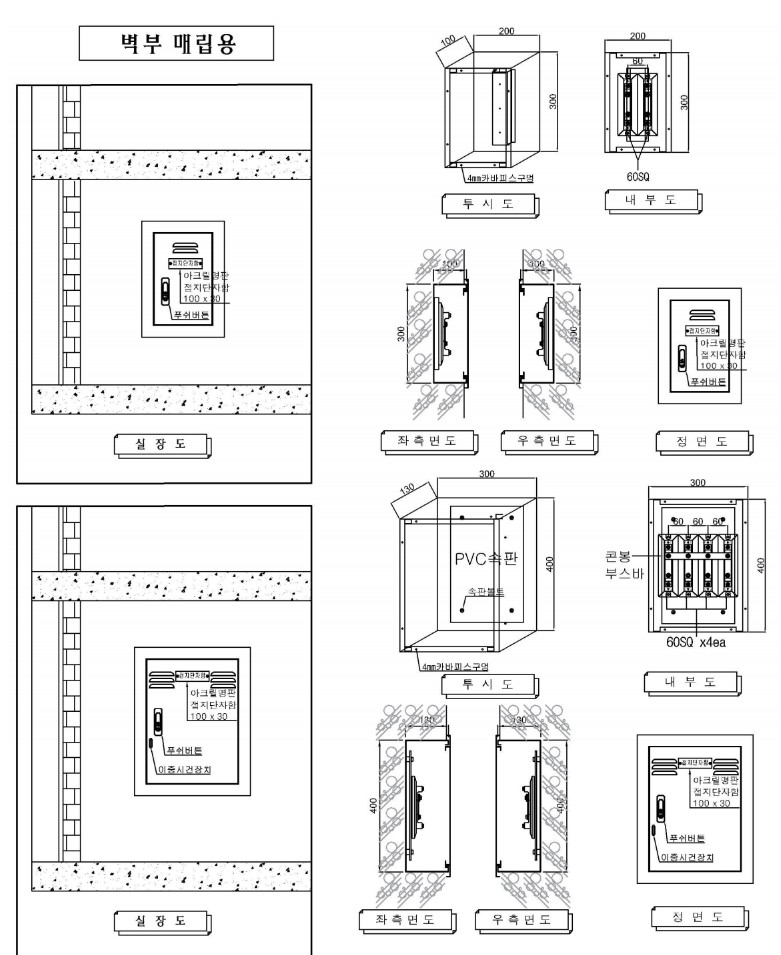

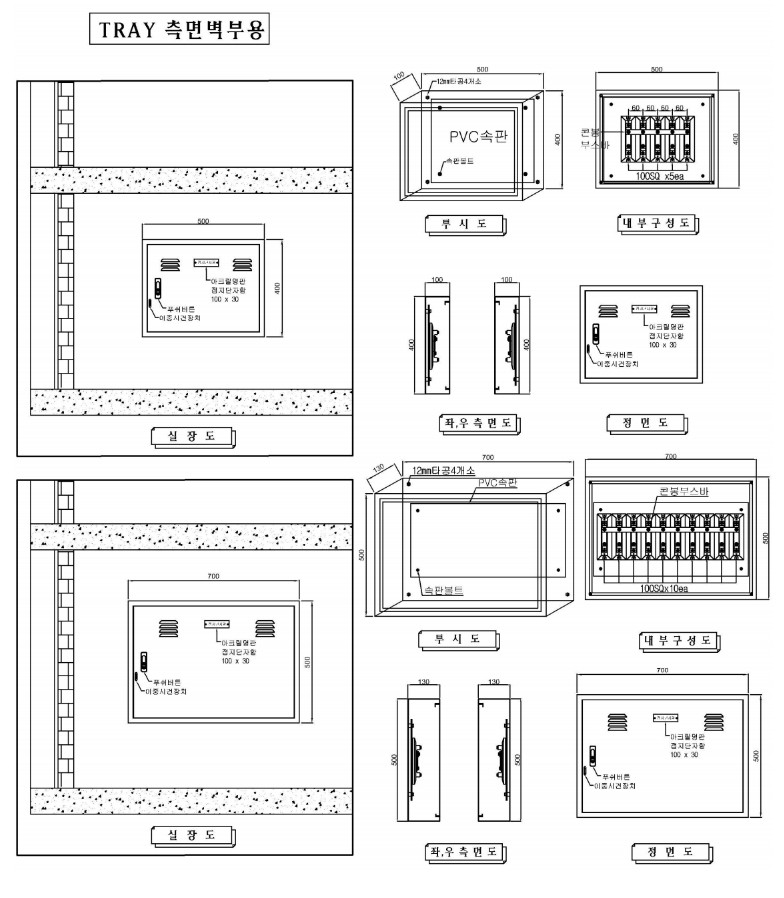

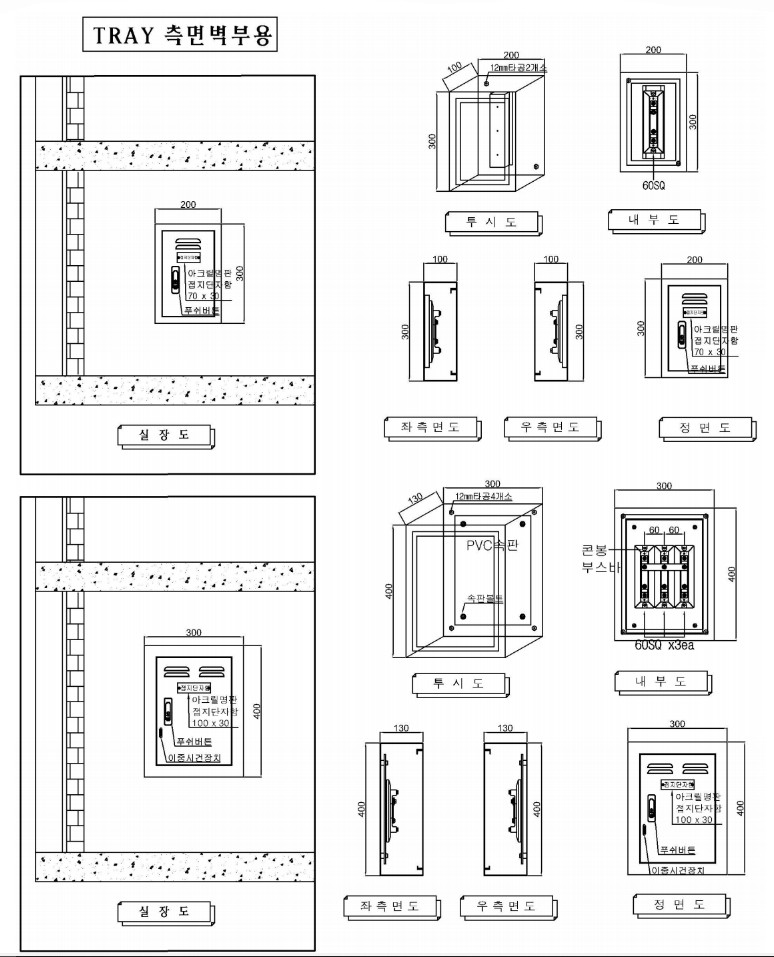

노출연강  및 매입스텐 상세도

접지단자함은 강판·스테인리스 소재, 동 부스바·절연판 등 고강도 자재를 적용하여 제작되며,
접지저항 규격을 철저히 준수해 전기·통신·소방·방송·가스 등 모든 설비의 안전 접지 관리에 최적화된 제품입니다.
현장 조건에 맞춰 노출형 / 매입형으로 제작되어 아파트, 통신실, 전기실, 공용부문 등 다양한 곳에 활용됩니다.
